室内设计师画CAD施工图经常用到的REC矩形命令你真的会吗?
编辑:管理员 阅读次数:1124 文章来源:本站 更新时间:2021-6-30 10:19:20
在CAD中REC画矩形的多种花样用法你都会吗?REC画矩形有多种用法很多人都只会其中一部分,今天郑州家装设计培训学校详细给大家讲解REC矩形命令的具体用法!
郑州家装设计培训学校

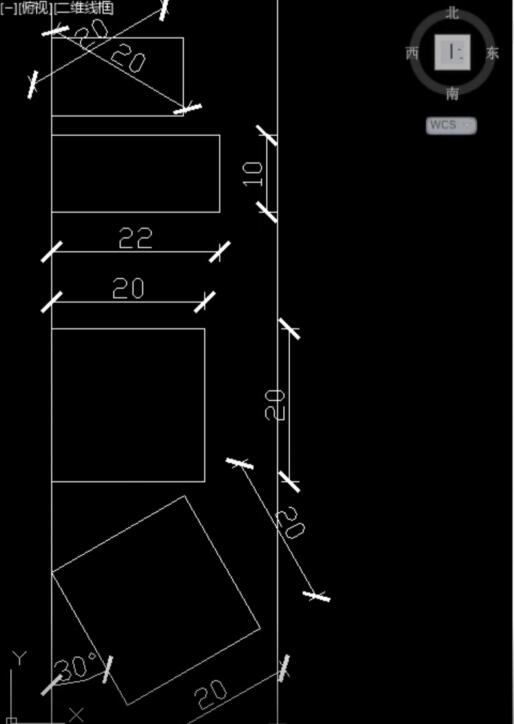

1、随意画矩形
输入REC空格
鼠标左键单击
指定第一个角点
输入20空格
指定第二个角点
2、按面积画矩形
输入REC空格
指定第一个角点
输入A空格
输入所需矩形的面积
如:220空格
输入W空格
指定矩形宽度为10空格
3、指定矩形长和宽
输入REC空格  指定第一个角点
输入D 空格
指定矩形长度20空格  宽度20空格
3、指定矩形旋转角度
输入REC空格
指定第一个角点
然后输入R空格
输入旋转角度 如:30空格
输入D空格
指定矩形长20空格 宽20空格
REC画矩形你学会了吗?
